Введение
В современных автосервисах точность и эффективность оборудования для регулировки углов установки колес (сход-развала) критически важны. Кордовый стенд «Техно Вектор 4» (модификация 4214N) от компании «Техно» представляет собой современное решение, предназначенное для комплексного контроля и регулировки параметров подвески легковых автомобилей. Данная модель, поставляемая без компьютерной стойки, предлагает гибкость в организации рабочего пространства и при этом обеспечивает высокую точность измерений.
Ключевые особенности
- Конфигурация «П-контур» (Открытый контур): Стенд оснащен 6 датчиками поворота и 8 датчиками вертикальных углов, что позволяет одновременно измерять параметры всех 4 колес. Эта конфигурация обеспечивает измерение основных углов смещения осей, включая угол смещения переднего моста и угол движения (угол действия тяги).
- Работа в различных условиях: Возможна эксплуатация как на 4-х стоечном подъемнике, так и над ремонтной ямой при обязательном соблюдении требований по горизонтальности поверхности.
- Компактность и гибкость: Модификация 4214N поставляется без громоздкой компьютерной стойки. Это позволяет оптимально использовать пространство мастерской и адаптировать рабочее место под конкретные нужды.
- Учет биений: Технология не требует точной выставки измерительных блоков (ИБ) относительно осей колес. Система автоматически запоминает и учитывает остаточные биения ИБ в горизонтальной и вертикальной плоскостях, что повышает точность конечных результатов.
- Встроенная база данных и ПО: Стенд поставляется с обширной базой данных углов установки колес для различных моделей автомобилей. Для получения бесплатных обновлений ПО и базы данных необходима регистрация оборудования.
Технические характеристики

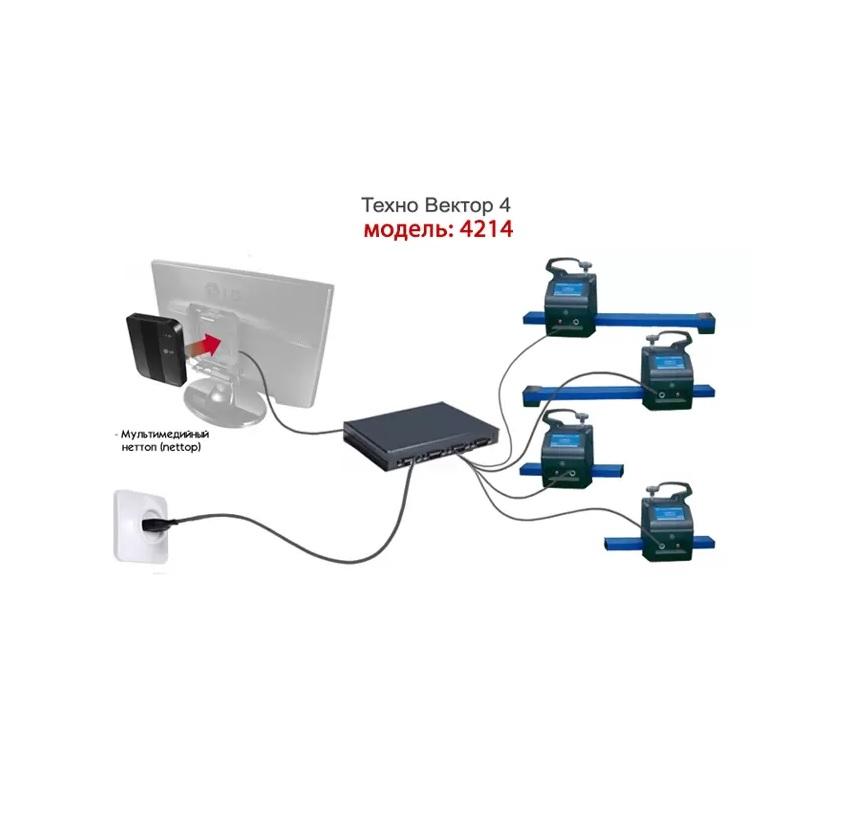

- Тип стенда: Кордовый (измерительные блоки соединяются с процессором via кабели).
- Количество измеряемых осей: 2 (передняя и задняя).
- Измерительные датчики:
- Датчики поворота (горизонтальные углы): 6 шт.
- Датчики вертикальных углов (развал): 8 шт.
- Диапазон колес: Для легковых автомобилей с диаметром обода 12–24 дюйма.
- Оснащение измерительных блоков: Электронные уровни.
- Подключение: К персональному компьютеру посредством кабелей.
- Требования к месту установки: Горизонтальная поверхность (подъемник 4-стоечный или ремонтная яма).
- Комплектация: Без подкатной тумбы и компьютерной стойки.
Измеряемые параметры
Стенд «Техно Вектор 4» обеспечивает полный контроль геометрии ходовой части.
Передняя ось
- Развал колес
- Суммарное схождение
- Продольный наклон шкворня (кастер) * (вычисляется Программным Обеспечением)
- Поперечный наклон шкворня (KPI) * (вычисляется ПО)
- Углы поворота колес и максимальный угол поворота
Задняя ось
- Развал колес
- Суммарное схождение
- Индивидуальное схождение колес
Углы симметрии кузова (вычисляются ПО)
- Смещение передней оси
- Смещение задней оси
- Угол движения (угол тяги)
- Отклонение геометрической оси
Примечание: Конфигурация «П-контур» не позволяет напрямую измерять угол смещения заднего моста и угол отклонения геометрической оси — эти параметры вычисляются программно на основе данных измерений.
Преимущества для автосервиса
- Высокая точность: Электронные уровни и алгоритмы учета биений обеспечивают достоверные результаты измерений.
- Экономия пространства: Отсутствие стационарной стойки — ключевое преимущество для малых и средних сервисов, позволяющее рационально использовать площадь.
- Наглядность процесса: Графическое отображение режимов контроля на экране ПК облегчает работу мастеру и делает процесс понятным для клиента.
- Автоматизация и отчетность: Программа автоматически сравнивает полученные параметры с нормами из базы данных, ведет базу клиентов с историей проверок (гос. номер, дата, результаты, исполнитель) и позволяет распечатывать протоколы.
- Простое обслуживание: Наличие встроенной программы самопроверки (калибровки) минимизирует простои. Система запоминает новые калибровочные константы, что избавляет от необходимости частой механической регулировки.
Заключение
Кордовый стенд сход-развала «Техно Вектор 4» (4214N) — это удачное сочетание точности, надежности и гибкости. Он идеально подходит для автосервисов, которые стремятся оптимизировать рабочее пространство без компромиссов в качестве услуг. Возможность проводить полную диагностику геометрии ходовой части как передней, так и задней оси, вместе с удобной системой отчетности, делает эту модель достойным выбором для профессионалов.
Рекомендуется для: средних и малых станций технического обслуживания, специализирующихся на ремонте подвески и шиномонтаже.
